GNSS Stonex S850A vezérlőegységgel – teljes készlet

Leírás

A GNSS Stonex S850A egy kompakt, nagy teljesítményű, 3 frekvenciájú, 800 csatornás GNSS vevőegység, amely támogatja az összes rendelkezésre álló műholdas rendszert, és amelyet a mindennapi geodéziai munkákhoz terveztek, még igényesebb körülmények között is.

Az S850A egyedülálló antenna, amely a GNSS, a Bluetooth és a Wi-Fi modulokat optimális méretben és súlyban egyesíti kiváló teljesítmény mellett. Az antenna tartalmaz továbbá Linux operációs rendszert, webes interfészt, 4G modemet mobiljel vételére, nagy kapacitású akkumulátort, USB-C bemenetet és kiváló IP67-es ellenállást.

Az Atlas műholdas korrekciós adatok fogadásának és az aRTK funkciónak köszönhetően az antenna ideális megoldás bármilyen geodéziai méréshez, még nehéz körülmények között is. Az Atlasz korrekciók világszerte elérhetők centiméter pontossággal az L-Band műholdakon keresztül.

Az Atlas egy PPP (Precise Point Positioning) technológia, amely valós időben határozza meg a vevő pozícióját mobilhálózati kapcsolat nélkül, centiméteres pontossággal, L-Band korrekciókat továbbító műholdakon keresztül. Ha olyan helyeken kell mérni, ahol nem áll rendelkezésre mobil jel, akkor lehetőség van a korrekciók fogadására az Atlas technológián keresztül. A mérés inicializálási ideje 10-40 perc. Mivel ez egy fizetős szolgáltatás, vegye fel velünk a kapcsolatot, ha érdekli Önt a termék.

Az Atlas technológia pontossága három szakaszra oszlik:

• BASIC – 50 cm – 95% (30 cm RMS)
• H30 – 30 cm – 95% (15 cm RMS)
• H10 – 8 cm – 95% (4 cm RMS)

A Stonex S850A legfontosabb jellemzői:

• Nagy pontosságú antenna nulla fáziseltolással
• Protokoll támogatás: RTCM 2.3 / 3.2, CMR, CMR +, ROX
• Támogatás: NMEA 0183 sugárzás
• Belső memória: 8 GB
• Inicializálási idő: kevesebb, mint 10 másodperc
• 800 csatorna
  • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
  • Glonass: G1, G2, G3
  • Beidou: B1, B2, B3, ACEBOC
  • Galileo: E1, E5a, E5b AltBOC, E6
  • QZSS: L1 C/A, L1C, L2C, L5, L6
  • IRNSS: L5
• L-Band: Atlas H10 / H30 / Basic (opcionális – előfizetés szükséges)
• aRTK:funkció legfeljebb 20 percig használható
• Beépített IMU egység a méréshez 60°-os dőlésszögig (NEM aktiválva, aktiválás térítés ellenében lehetséges)
• Pontosság RTK – VRS (SKPOS)
  • Vízszintes: 8 mm ± 1 ppm (RMS)
  • Függőleges: 15 mm ± 1 ppm (RMS)
• Statikus pontosság
  • Vízszintes: 2.5 mm ± 1 ppm (RMS)
  • Függőleges: 5.0 mm ± 1 ppm (RMS)
• Belső modem: GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano Sim)
• Kommunikáció: USB-C, Bluetooth V2.1 + EDR / 4.0 LE, Wi-Fi 802.11 b/g
• Webes felület
• >99,9 % stabilitás a készülék inicializálásakor
• Tápellátás: belső 7,2 V, 6900 mAh akkumulátor (beépített, anélkül, hogy a helyszínen elemcserére lenne lehetőség)
• Akkumulátor élettartama: akár 9 óra (beépített akkumulátor)
• IP67 tanúsítvány és a készülék ellenáll a 2 méter magasról történő leesésnek
• Üzemi hőmérséklet: od -30°C do +65°C
• Súly: 1,10 kg
• Méretek: átmérő 140 mm x 140 mm x 71 mm

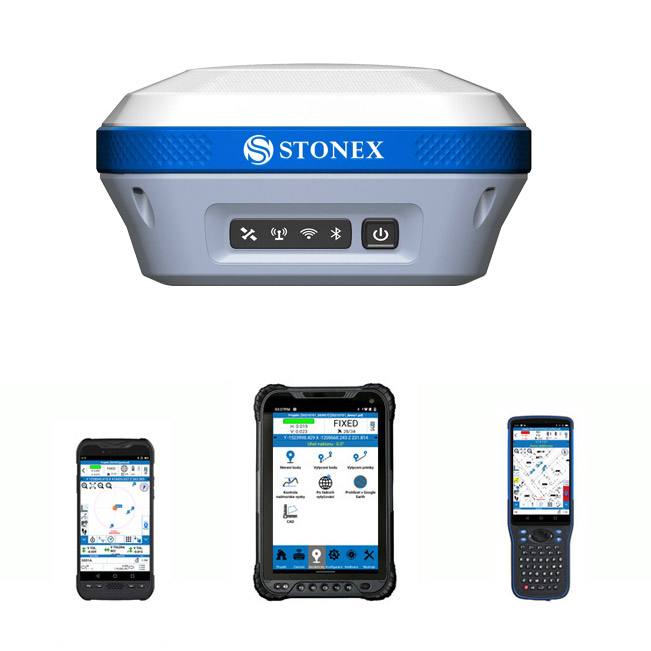

A készlet megrendelhető az alábbi vezérlőegységek egyikével, az ügyfél preferenciái szerint:

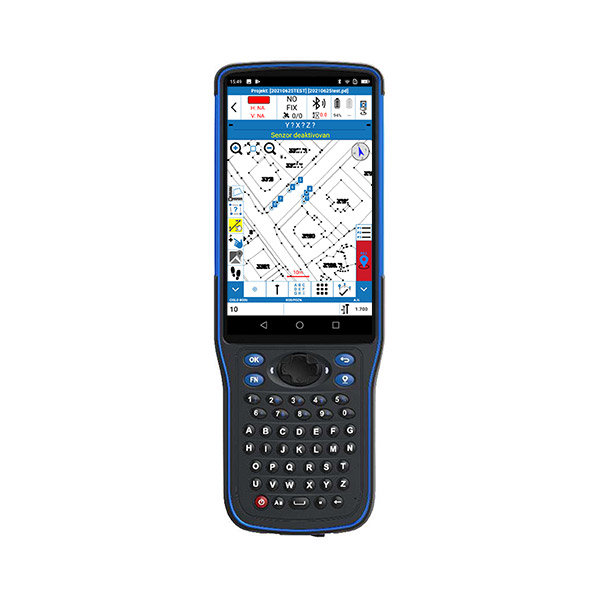

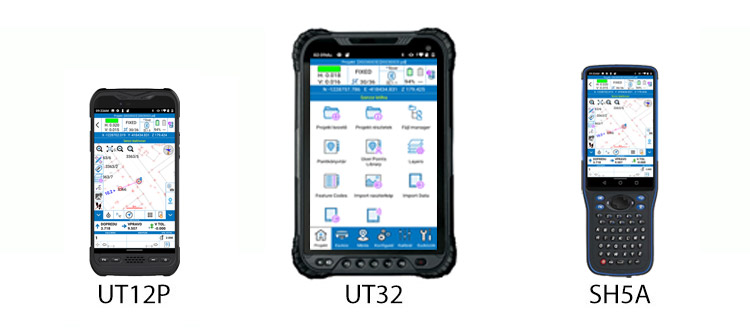

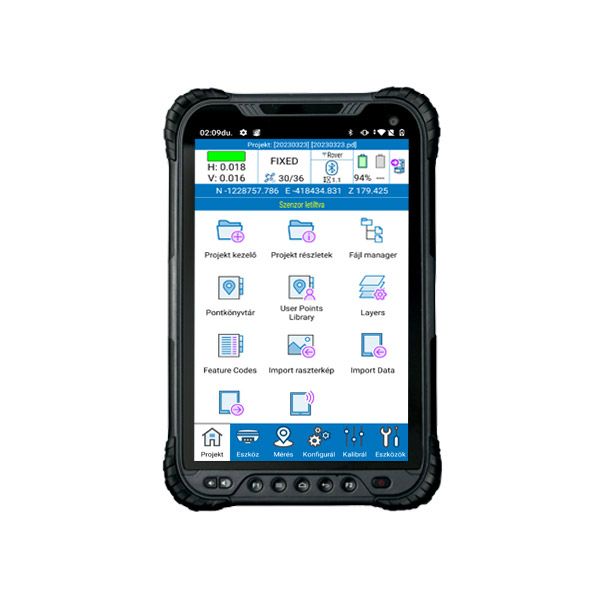

Vezérlőegység	UT12P	S80	SH5A
Ellenálló képesség	IP67	IP67	IP67
Esés	1,2 m-es ellenállás fa padlón	1,2 m-es ellenállás fa padlón	1,5 m-es ellenállás fa padlón
Üzemi hőmérséklet	-20°C až +55°C	-20°C až +60°C	-20°C až +55°C
Processzor	Qualcomm MSM8953 Pro Octa-core 2.2 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	MT6762 Octa-core 2.0 GHz
RAM	4 GB	6 GB	3 GB
Belső tárhely	64 GB	128 GB	32 GB
Bővíthető	igen	igen	igen
Android	10.0	13.0	9.0
Kijelző	6"	8"	5"
Kijelző felbontása	1080 x 1920 px	1280 x 800 px	1280 x 720 px
Ellenőrzés	Érintőkijelző	Érintőkijelző	Érintőkijelző + ABCD billentyűzet
Kommunikáció	Bluetooth, Wi-Fi, NFC, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Érzékelők	giroszkóp, iránytű, barométer, gyorsulásmérő	giroszkóp, iránytű, gyorsulásmérő, fényérzékelő	giroszkóp, iránytű, gyorsulásmérő, fényérzékelő
Az akkumulátor élettartama	akár 15 óra	akár 8 óra	akár 12 óra
Cserélhető akkumulátor	igen	igen	igen
Súly	360 g	656 g	350 g
Méretek	192 mm x 94.2 mm x 14 mm	235 mm x 146 mm x 14.5 mm	225 mm x 78 mm x 14.5 mm

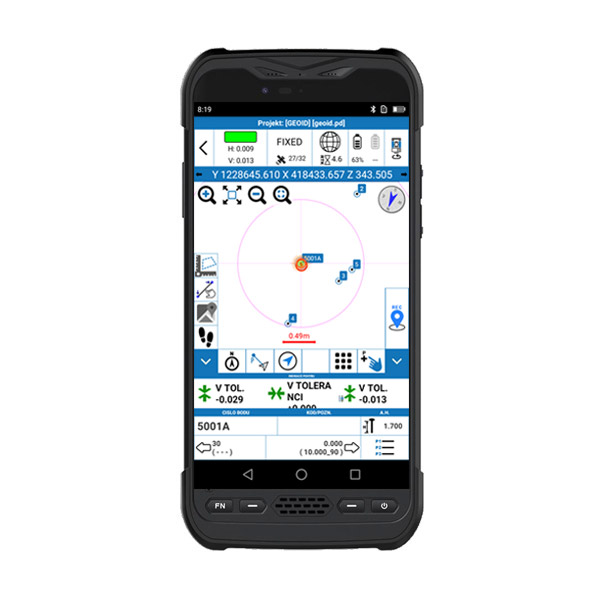

A Cube-a GPS terepi szoftver egy teljes értékű terepi szoftver, amelyet minden professzionális felmérő igényeihez terveztek és fejlesztettek ki, valamint földrajzi információs rendszerek létrehozására és kezelésére. Az Android környezet rugalmasságának köszönhetően a Stonex intuitív és egyszerű felhasználói környezetet hozott létre.

A szoftver a Stonex GNSS vevők széles skáláját támogatja. A Cube egy teljesen grafikus szoftver, amelyet geodéziai mérésre és pontok vagy vonalak kijelölésére terveztek mért vagy beillesztett adatokból, vagy térképről dxf formátumban. A Cube nagy előnye, hogy könnyen importálhat raszteres fájlokat, például különböző formátumú ortofotókat. A szoftver a mérést elektronikus libellával, a dőlésszögű mérést IMU egység segítségével hajtja végre (a GNSS Stonex S700A nem támogatja ezeket a funkciókat), a CAD pontok és más entitások kezeléséhez is alkalmas és természetesen a COGO számításokat is könnyedén elvégezheti. A mért adatok exportálása a formátumok széles skáláját támogatja (RW5, DXF, XYZ, WGS84, KML, csv, SHP), szükség szerint egyedi sablonok létrehozásával.

A szoftvert GPS verzióban szállítjuk (GNSS vevővel történő mérésre használják). Opcionálisan lehetőség van egy térinformatikai modul és egy Stonex mérőállomással történő mérésre szolgáló modul megvásárlására (ha érdekli, lépjen velünk kapcsolatba).

A Cube terepi szoftver legfontosabb jellemzői:

• Teljes értékű terepi szoftver geodézia számára (lehetőség térinformatikai felépítmény vásárlására)
• Grafikus felület számos funkcióval – a szoftver rendkívül intuitív
• A Stonex GNSS vevőkészülékek támogatása közvetlen Atlas, aRTK jelekkel (lehetőség más gyártók vevőinek csatlakoztatására NMEA -n keresztül)
• Stonex mérőállomás támogatás (felépítményt kell vásárolni a mérőállomásokhoz)
• Kódolók importálása és létrehozása
• Mérési pontok (pontválasztási lehetőség, átlagolás)
• Pontmérés dőlés funkcióval (mérési lehetőség aktivált IMU egységgel, elektronikus libella funkció) 60 ° -ig
• Pontok és vonalak jelölése, eltolás, nem elérhető pontok kiszámítása stb.
• GIS létrehozása az attribútumtáblák támogatásával (térinformatikai felépítmény beszerzése szükséges)
• Fájlmegosztás felhőszolgáltatás , e-mail, Wi-Fi, Bluetooth segítségével

• A mért adatok exportálása létrehozott sablonokból különböző formátumokban:
  • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX és más
• Raszteres és vektoros formátumok importálása és megjelenítése:
  • jpg, png, tif, dxf, shp
  • Google maps
• CAD funkció az érintőképernyőn lévő entitásokkal való munkavégzéshez
• COGO számítások
• A vevő állapota:
  • jelminőség, pozíció, skyplot, műholdas adatok, referenciaállomás információk és az akkumulátor állapota
• Támogatja az RTCM 2.x, RTCM 3.x, CMR, CMR + funkciókat
• Bluetooth és Wi-Fi GPS kapcsolat
• Automatikus szoftverfrissítés (benne van a frissítés árában a 6. verzióig)
• Többnyelvű mutáció (a cseh nyelv támogatásával)

A készlet tartalma:

• GNSS vevő Stonex S850A, hordozható tasakban, töltőadapter, USB-C kábel
• Vezérlőegység – az ügyfél választása szerint (UT12P vagy UT80 vagy SH5A)
• Geodéziai terepi szoftver Stonex Cube-a GPS
• Vezérlőegység tartó kitüzőrúdra
• Carbon kitüzőrúd Stonex
• Garanciaidő 2 év a Stonex S850A antenna és 1 év a vezérlőegység és a tartozékok esetében
• Beépített IMU egység a méréshez 60°-os dőlésszögig (NEM aktiválva, aktiválás térítés ellenében lehetséges)

A Stonex S850A teljes műszaki leírása ITT található.
