GNSS Stonex S900A IMU -val és vezérlőegységgel – teljes készlet

2 160 000.00 Ft2 394 000.00 Ft + ÁFA

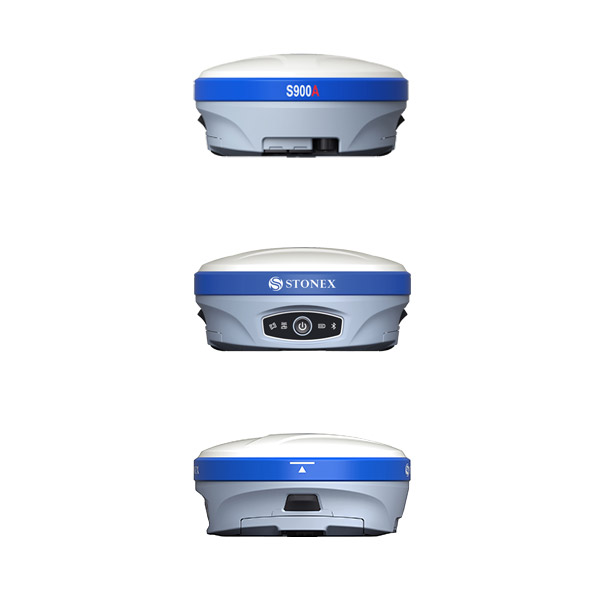

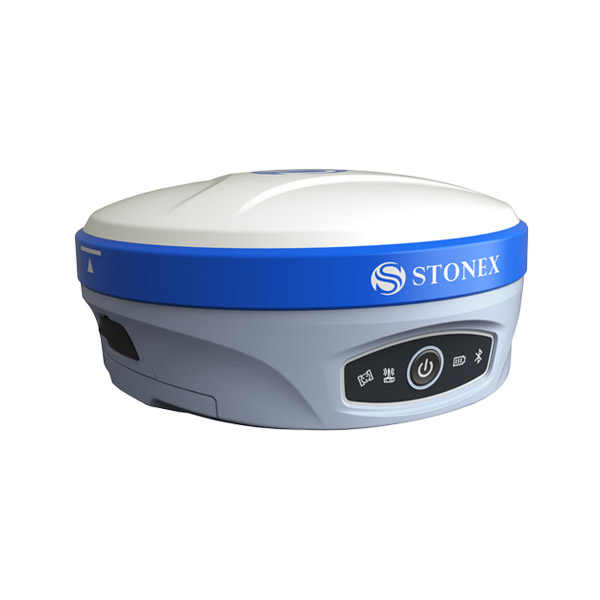

A GNSS Stonex S900A egy új professzionális 800 csatornás GNSS vevő, amely dőlésmérési funkcióval rendelkezik a Cube-a terepi geodéziai szoftverben és az Android masszív vezérlőegységében.

Kiürítés
Cikkszám: N/A Kategóriák: , , Címke:
Leírás

Leírás

A GNSS Stonex S900A egy új professzionális 800 csatornás GNSS vevő dőlésmérési funkcióval. Szakemberek alkották meg bármely iparág szakemberei számára. A Stonex S900A erős hardverrel van felszerelve, amely támogatja az összes műholdas rendszert: GPS, GLONASS, BEIDOU, GALILEO, QZSS és IRNSS, beleértve az L-Band-ot is. A 4G GSM modem gyors kapcsolatot biztosít a mobil internettel az SKPOS differenciális korrekcióinak fogadásához.

Az erőteljes és kompakt, ideális súlyú és méretű S900A beépített Bluetooth kommunikációs modulokkal, WiFi-vel és integrált UHF rádióval rendelkezik (nincs aktiválva, ha az aktiválás érdekli, lépjen velünk kapcsolatba). Az antenna Linux operációs rendszerrel, webes interfésszel is rendelkezik, és nagy előnye a piacon elérhető más GNSS vevőkkel szemben, hogy két intelligens cserélhető lítium elemet is tartalmaz akár 12 órás élettartammal.

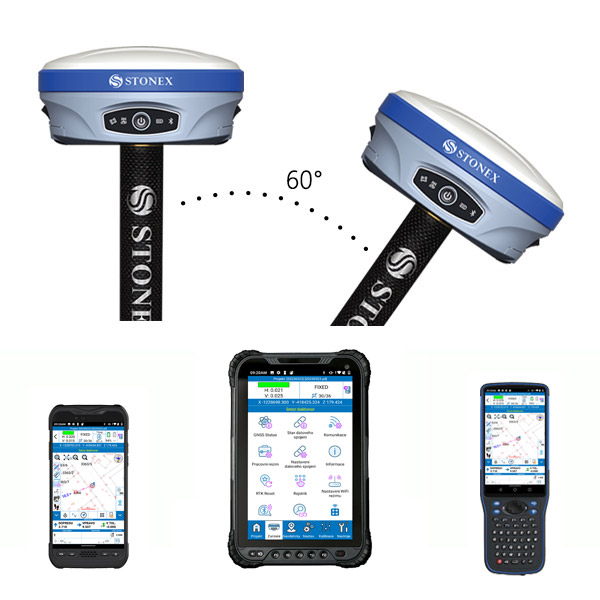

A Stonex S900A modern GNSS technológiája lehetővé teszi a mérést és kitűzést anélkül, hogy a kitűzőrudat vízszintbe kellene állítani. Az integrált, elektromágneses hatásoknak ellenálló IMU egységnek köszönhetően akár 60 ° -os maximális dőléssel is mérhető és kitűzhető, legfeljebb 5 cm pontossággal. Az IMU aktiválása a Stonex S900A GNSS vevőegységben opcionális. Az IMU -t később is aktiválhatja, ha megvásárolja a licencet.

Az IMU egységgel végzett mérés előnyei:

  • Nagy időmegtakarítás a mérés és a kitűzés során – nincs szükség a kiegyenlítésre
  • Képesség gyorsan elérni még a hozzáférhetetlen pontokat is
  • 15 ° -ig dönthető 1 cm pontossággal
  • 30 ° -ig dönthető 2 cm pontossággal
  • 60 ° -ig dönthető 5 cm -es pontossággal
  • Nincs elektromágneses interferencia



Az Atlas műholdas korrekciós adatok fogadásának és az aRTK funkciónak köszönhetően az antenna ideális megoldás bármilyen geodéziai méréshez, még nehéz körülmények között is. Az Atlasz korrekciók világszerte elérhetők centiméter pontossággal az L-Band műholdakon keresztül.

Az Atlas egy PPP (Precise Point Positioning) technológia, amely valós időben határozza meg a vevő pozícióját mobilhálózati kapcsolat nélkül, centiméteres pontossággal, L-Band korrekciókat továbbító műholdakon keresztül. Ha olyan helyeken kell mérni, ahol nem áll rendelkezésre mobil jel, akkor lehetőség van a korrekciók fogadására az Atlas technológián keresztül. A mérés inicializálási ideje 10-40 perc. Mivel ez fizetős szolgáltatás, kérjük, vegye fel velünk a kapcsolatot, ha érdekli.

Az Atlas technológia pontossága három csoportra oszlik:

  • BASIC – 50 cm – 95 % (30 cm RMS)
  • H30 – 30 cm – 95 % (15 cm RMS)
  • H10 – 8 cm – 95 % (4 cm RMS)



A Stonex S900A legfontosabb jellemzői:

  • Rendkívül pontos antenna IMU egységgel és elektronikus vízmértékkel (libellával)
  • Lehetőség van az akkumulátor cseréjére, amikor az S900A be van kapcsolva
  • Protokoll támogatás: RTCM 2.1/3.2, CMR, CMR+, ROX
  • Támogatás: NMEA 0183 sugárzás
  • Belső memória: 8 GB
  • Inicializálási idő: kevesebb, mint 15 másodperc
  • 800 csatorna
    • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
    • Glonass: G1, G2, G3
    • Beidou: B1, B2, B3, ACEBOC
    • Galileo: E1, E5a, E5b AltBOC, E6
    • QZSS: L1 C/A, L1C, L2C, L5, LEX
    • IRNSS: L5
    • SBAS: L1/L5
  • L-Band: Atlas H10 / H30 / Basic (választható – előfizetést kell vásárolni, az antenna ára 3 hónapos előfizetést tartalmaz)
  • aRTK: funkció legfeljebb 20 percig használható
  • Pontosság RTK – VRS
    • Vízszintes: 5 mm ± 0,5 ppm (RMS)
    • Függőleges: 10 mm ± 0,5 ppm (RMS)
  • Statikus pontosság
    • Vízszintes: 2,5 mm ± 0,1 ppm (RMS)
    • Függőleges: 3,5 mm ± 0,4 ppm (RMS)
  • UHF rádió: Tx – Rx (410 – 470 MHz / 902,4 – 328 MHz), hatótávolság 3-4 km (telepítve, inaktív – vegye fel velünk a kapcsolatot, ha érdekli)
  • Belső modem: 4G modem GSM / GPRS / EDGE / UMTS / WCDMA / LTE (Nano SIM)
  • Kommunikáció: 7 és 5 pin-es Lemo, Bluetooth 2.1 + EDR, V4.1, Wi-Fi 802.11 b / g / n
  • Webes felület az antenna kezeléséhez
  • > 99,9% stabilitás az eszköz inicializálásakor
  • Tápegység: 2 intelligens lítium cserélhető 7,2 V, 3400 mAh akkumulátor
  • Akkumulátor élettartama: akár 12 óra cserélhető 2 elem
  • IP67 tanúsítvánnyal és 2 méteres magasságból történő leeséssel szemben
  • Üzemi hőmérséklet: -40 ° C és + 65 ° C között
  • Súly: 1,19 kg (egy elem) 1,30 kg (két elem)
  • Méretek: átmérő 157 mm x 76 mm


A készlet megrendelhető az alábbi vezérlőegységek egyikével, az ügyfél preferenciái szerint:

Vezérlőegység UT12P UT32 SH5A
Ellenálló képesség IP67 IP67 IP67
Esés 1,2 m-es ellenállás fa padlón 1,2 m-es ellenállás fa padlón 1,5 m-es ellenállás fa padlón
Üzemi hőmérséklet -20°C až +55°C -20°C až +55°C -20°C až +55°C
Processzor Qualcomm MSM8953 Pro Octa-core 2.2 GHz Qualcomm MSM8953 Octa-core 2.2 GHz MT6762 Octa-core 2.0 GHz
RAM 4 GB 4 GB 3 GB
Belső tárhely 64 GB 64 GB 32 GB
Bővíthető áno áno áno
Android 10.0 10.0 9.0
Kijelző 6" 8" 5"
Kijelző felbontása 1080 x 1920 px 1280 x 800 px 1280 x 720 px
Ellenőrzés Érintőkijelző Érintőkijelző Érintőkijelző + ABCD billentyűzet
Kommunikáció Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, 4G (LTE) modem
Érzékelők giroszkóp, iránytű, barométer, gyorsulásmérő giroszkóp, iránytű, gyorsulásmérő giroszkóp, iránytű, gyorsulásmérő, fényérzékelő
Az akkumulátor élettartama akár 10 óra akár 10 óra akár 8 óra
Cserélhető akkumulátor igen igen igen
Súly 360 g 618 g 350 g
Méretek 192 mm x 94.2 mm x 14 mm 242 mm x 152 mm x 17.8 mm 225 mm x 78 mm x 14.5 mm

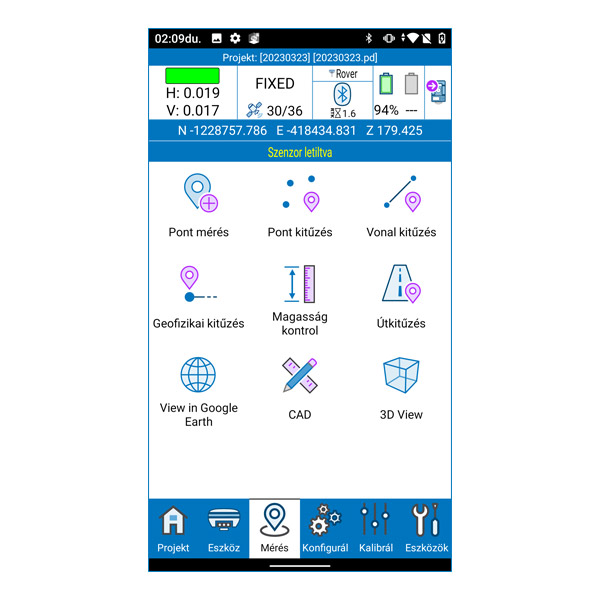

A Cube-a GPS terepi szoftver egy teljes értékű terepi szoftver, amelyet minden professzionális felmérő igényeihez terveztek és fejlesztettek ki, földrajzi információs rendszerek létrehozására és kezelésére. Az Android környezet rugalmasságának köszönhetően a Stonex intuitív és egyszerű felhasználói környezetet hozott létre.

A szoftver a Stonex GNSS vevők széles skáláját támogatja. A Cube-a egy teljesen grafikus szoftver, amelyet geodéziai mérésre és pontok vagy vonalak lehatárolására terveztek a mért vagy beillesztett adatokból vagy a háttértérképből dxf formátumban. A Cube-a nagy előnye, hogy könnyen importálhat raszteres fájlokat, például különböző formátumú ortofotókat. A szoftver a mérést elektronikus libella segítségével valósítja meg, a dőlésszögű mérés az IMU egység segítségével ideális a GNSS Stonex S900A -val, a CAD -nal a pontok és más entitások kezelésére, a COGO -számítások pedig magától értetődőek. A mért adatok exportálása a formátumok széles skáláját támogatja (RW5, DXF, XYZ, WGS84, KML, csv, SHP), szükség szerint egyedi sablonok létrehozásával.

A szoftvert GPS verzióban szállítjuk (GNSS vevővel történő mérésre használják). Opcionálisan lehetőség van egy térinformatikai modul és egy Stonex mérőállomásokkal való mérési modul megvásárlására (ha érdekli, lépjen velünk kapcsolatba).



A Cube-a terepi szoftver legfontosabb jellemzői:

  • Teljes értékű terepi szoftver geodézia számára (lehetőség térinformatikai felépítmény vásárlására)
  • Grafikus felület számos funkcióval – a szoftver rendkívül intuitív
  • A Stonex GNSS vevőkészülékek támogatása közvetlen Atlas, aRTK jelekkel (lehetőség más gyártók vevőinek csatlakoztatására NMEA -n keresztül)
  • Stonex állomás támogatás (felépítményt kell vásárolni a teljes mérőállomásokhoz)
  • Kódolók importálása és létrehozása
  • Mérési pontok (pontválasztási lehetőség, átlagolás)
  • Pontmérés dőlés funkcióval (mérési lehetőség aktivált IMU egységgel, elektronikus libella funkció) 60 ° -ig
  • Pontok és vonalak jelölése, eltolás, nem elérhető pontok kiszámítása stb.
  • GIS létrehozása az attribútumtáblák támogatásával (GIS felépítmény vásárlása szükséges)
  • Fájlmegosztás felhőszolgáltatás (cloud), e-mail, Wi-Fi, Bluetooth segítségével
  • A mért adatok exportálása létrehozott sablonokból különböző formátumokban:
    • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX és más
  • Raszteres és vektoros formátumok importálása és megjelenítése:
    • jpg, png, tif, dxf, shp
    • Google maps, WMS szolgáltatások
  • CAD funkció az érintőképernyőn lévő entitásokkal való munkavégzéshez
  • COGO számítások
  • Vevő állapota:
    • jelminőség, pozíció, skyplot, műholdas adatok, referenciaállomás információk és az akkumulátor állapota
  • Támogatja az RTCM 2.x, RTCM 3.x, CMR, CMR + funkciókat
  • Bluetooth és Wi-Fi GNSS kapcsolat
  • Automatikus szoftverfrissítés (benne van a frissítés árában a 6 -os verzió megjelenéséig)
  • Többnyelvű mutáció (a cseh nyelv támogatásával)

A készlet tartalmazza:

  • GNSS vevő Stonex S900A, műanyag tok, töltőadapter, töltő, 2 cserélhető akkumulátor, tápkábel (aktivált IMU egységgel vagy anélkül)
  • Vezérlőegység – az ügyfél választása szerint  (UT12P vagy UT32 vagy SH5A)
  • Geodéziai terepi szoftver Stonex Cube-a GPS v5
  • Vezérlőegység tartó kitűzőrúdra

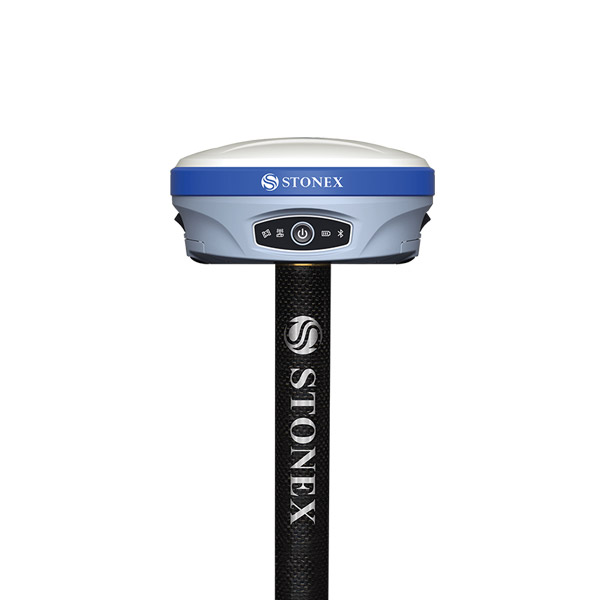

  • Stonex carbon teleszkópos kitűzőrúd
  • Garanciaidő 2 év a Stonex S900A antenna és 1 év a vezérlőegység és a tartozékok esetében



A Stonex S900A teljes műszaki leírása ITT található.
